晶圆绝缘电阻自动化测试解决方案

晶圆绝缘电阻自动化测试解决方案

绝缘电阻测试

面向半导体BEOL及晶圆CP测试,安柏AT683多工位并行阵列可快速完成绝缘电阻与钝化层耐压检测,精准排查微短路风险,实现高速自动测试与全量数据上传,满足产线高产能与质量追溯要求。

在半导体制造的后端工艺(Back-End-of-Line,BEOL)及晶圆出货前(CP 测试)阶段,绝缘层质量直接决定芯片良率与长期可靠性。晶圆经过多层金属布线和钝化处理(如 PSG、BPSG)后,金属层之间以及金属层与硅基底之间会形成复杂的电容与电阻结构。

一、测试要求

1、层间绝缘评估

检测相邻金属布线层之间的绝缘电阻,排查因刻蚀不净、颗粒污染导致的微短路。

2、钝化层耐压与漏电流测试

评估晶圆表面钝化层(Passivation Layer)的完整性,测量其在特定偏压下的漏电流与绝缘电阻,防止潜在击穿风险。

3、高速测试

晶圆测试产能压力极大,传统单通道测试无法满足吞吐量要求,需要支持高速测试的设备。

二、设备选型与配置(客户案例)

高压与高精度

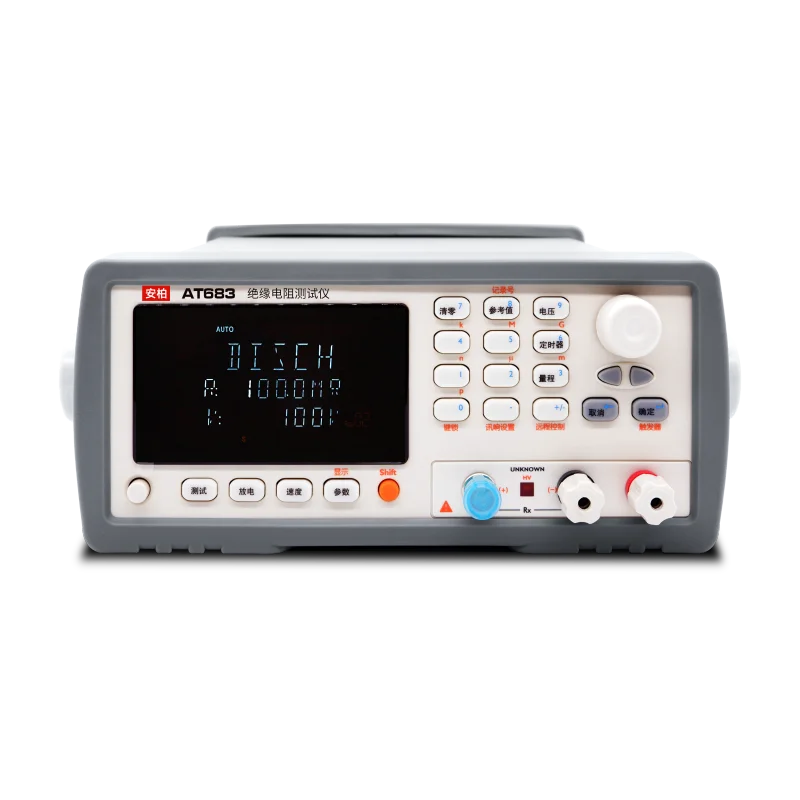

AT683 支持 1V~1000VDC 任意电压输出,绝缘电阻测量范围可达 100kΩ~10TΩ,对模拟不同工作电压下的绝缘层应力测试至关重要。

高速测试能力

该设备具备高达 55 次/秒的超高速测试能力,支持四量程自动或手动切换,可满足半导体自动化生产线对节拍(Takt Time)的严格要求。

自动化接口

内置 RS-232C 接口,兼容 SCPI 标准命令集,便于上位机(PC)远程集中控制、数据采集与实时分析。

智能分选

设备配备比较器(分选)功能,内置 30 组记录,可直接对被测件进行 GD/NG(合格/不合格)判断,并通过讯响或接口输出结果;所有测试数据(包括时间戳、测试电压、绝缘电阻值、判定结果)实时上传至数据库,用于后续 SPC(统计过程控制)分析与质量追溯。

三、方案核心优势总结

高效率与高通量

多机配合多工位转盘,实现晶圆绝缘测试的批量化处理,显著降低单颗测试成本。

高灵敏度与准确性

依托 AT683 的测量能力,可精准捕捉绝缘层上的微小瑕疵,提前拦截潜在失效产品。

高安全性与抗干扰

有效减少高压测试环境下的电磁串扰与表面漏电流干扰,确保测试数据真实可靠。
